Trapézové matice

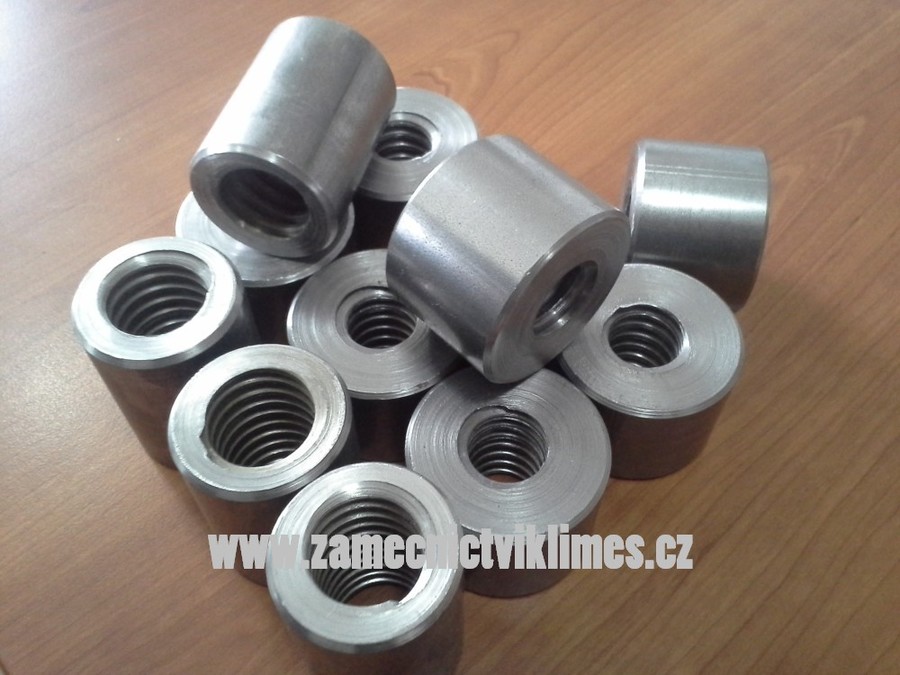

Kruhové matice trapézovéMateriál - OcelUvedené rozměry držíme skladem i v levém provedení. V případě zájmu můžeme vyrobit i atypické rozměry. |
|||
| Rozměr závitu (průměr x stoupání) |
Rozměr matice (průměr x délka) |
Rozměr závitu (průměr x stoupání) |
Rozměr matice (průměr x délka) |
| 8x3 | 20x15 | 32x6 | 50x50 60x48 |
| 10x3 | 22x15 30x30 |
34x6 | 50x50 70x50 |
| 12x3 | 22x18 26x18 30x30 |
36x6 | 50x50 75x54 |
| 14x3 | 30x30 | 40x5 | 50x50 |
| 14x4 | 30x21 30x30 |
40x6 | 50x50 80x60 |
| 40X7 | 50x50 80x60 |
||
| 16x4 | 36x24 30x30 |
42x7 | 80x60 |
| 18x4 | 30x30 36x27 40x27 |
44x7 | 80x66 |
| 20x4 |
36x30 45x30 45x40 |
45x8 | 80x70 |
| 20x5
|
45x30 45x40 |
48x8 | 90x72 |
| 22x5 | 45x33 45x40 50x33 |
50x8 | 80x52 90x75 |
| 24x5 | 30x36 45x40 50x36 |
55x(8)9 | 90x80 |
| 26x5 | 45x40 50x39 |
60x(8)9 | 100x90 |
| 28x5 | 45x40 60x42 |
70x(8)9 | 110x105 |
| 30x5 | 45x40 | 80x(8)9 | 120x110 |
| 30x6 | 45x40 60x45 |
||
Kruhové matice trapézovéMateriál - BronzUvedené rozměry držíme skladem i v levém provedení. V případě zájmu můžeme vyrobit i atypické rozměry. |
|||
| Rozměr závitu (průměr x stoupání) |
Rozměr matice (průměr x délka) |
Rozměr závitu (průměr x stoupání) |
Rozměr matice (průměr x délka) |
| 8x3 | 20x15 | 30x6 | 50x50 60x60 |
| 10x3 | 26x20 30x30 |
32x6 | 50x50 60x64 |
| 12x3 | 26x24 30x30 |
36x6 | 60x50 75x72 |
| 14x3 | 30x30 | 40x6 |
80x60 |
| 14x4 | 30x28 30x30 |
40X7 | 50x50 80x60 |
| 16x4 | 30x30 36x32 |
42x6 | 80x60 80x88 |
| 18x4 | 30x30 36x27 |
44x7 | 80x60 80x88 |
| 20x4 |
45x30 45x40 |
45x8 | 80x65 80x90 |
| 22x5 | 45x40 50x45 |
50x8 | 80x60 90x100 |
| 24x5 | 45x40 50x52 |
55x(8)9 | 80x90 100x110 |
| 26x5 | 45x40 50x52 |
60x(8)9 | 90x100 100x120 |
| 28x5 | 45x40 60x56 |
70x(8)9 | 120x100 |
| 30x5 |
50x50 |
80x(8)9 | 120x100 |

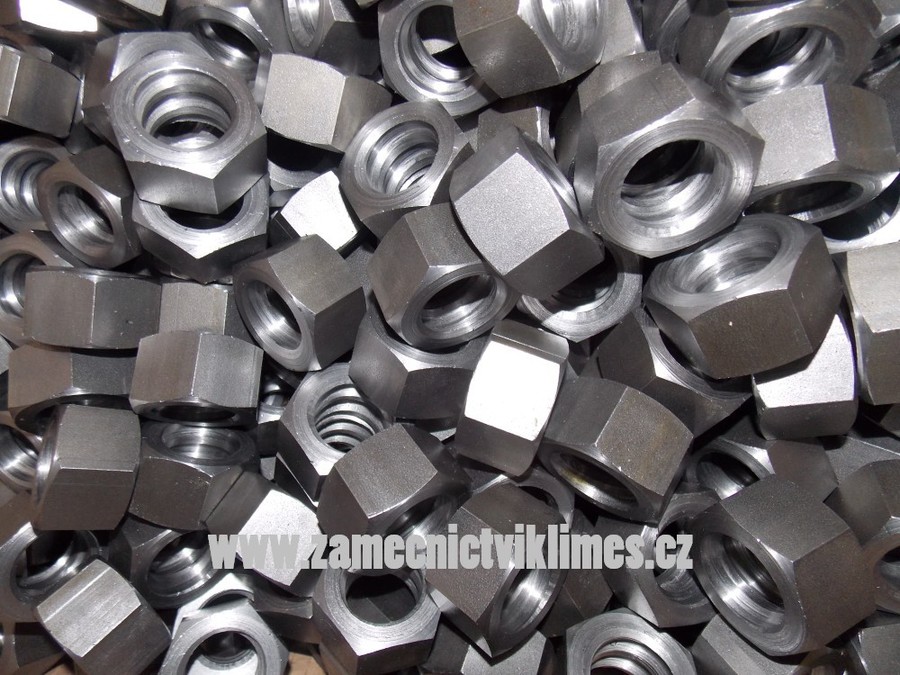

Šestihranné matice trapézovéMateriál - OcelUvedené rozměry držíme skladem i v levém provedení. V případě zájmu můžeme vyrobit i atypické rozměry. |
|||
| Rozměr závitu (průměr x stoupání) |
Rozměr matice (šestihran x délka) |
Rozměr závitu (průměr x stoupání) |
Rozměr matice (šestihran x délka) |
| 8x3 | 17x12 | 30x6 | 46x45 |
| 10x3 | 17x15 | 32x6 | 46x48 |
| 12x3 | 19x18 | 34x6 | 55x50 |
| 14x3 | 22x21 | 36x6 | 55x54 |
| 14x4 | 22x21 | 40X6 | 65x60 |
| 16x4 | 27x24 | 40x7 | 65x60 |
| 18x4 | 27x27 | 44x7 | 65x66 |
| 20x4 |
30x30 | 45x8 | 70x80 |
| 20x5 | 30x30 | 50x8 | 75x75 |
| 22x5 | 30x33 | 55x(8)9 | 75x80 |
| 24x5 | 36x36 | 60x(8)9 | 90x90 |
| 26x5 | 36x39 | 70x(8)9 | 90x105 |
| 28x5 | 41x42 |
80x(8)9 | 100x110 |
| 30x5 | 46x45 | ||
